Cara Menggunakan Thermal Overload Relay

Relay atau relai adalah sebuah komponen elektronik yang berfungsi sebagai saklar otomatis jika sebuah saklar lampu pijar di rumah rumah menggunakan sentuhan langsung untuk menyalakan dan mematikkannya maka untuk menyalakan sebuah lampu atau rangkaian elektronik yang menggunakan relay bisa dilakukan tanpa menyentuh secara langsung.

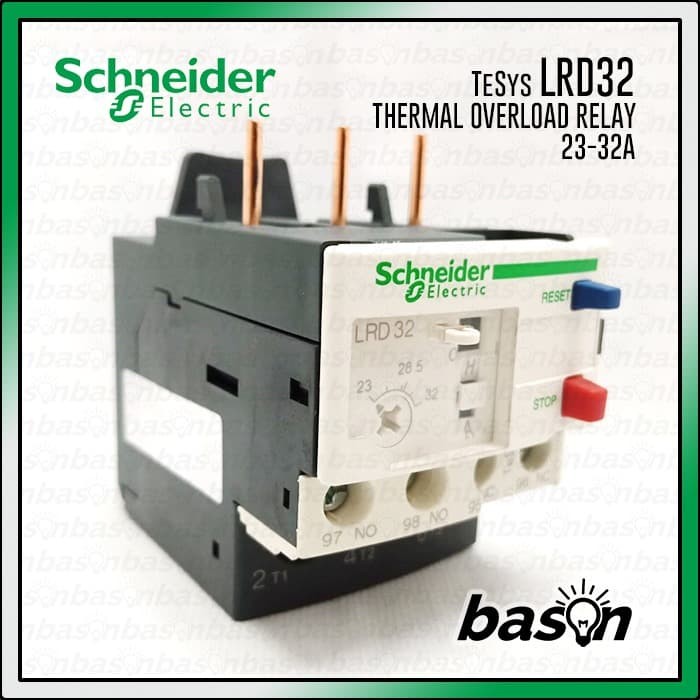

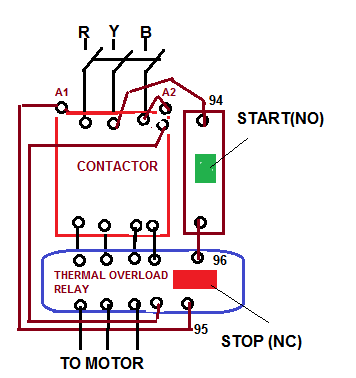

Cara menggunakan thermal overload relay. Namun saya menggunakan cara kedua dengan cara mengabungkan arus netral pada 95 dan 96 sebelum masuk ke koil karena pengaman pada fasa sudah ada yaitu mcb dan mccb biar adli saja jadi saya memasangnya buat netral. Bimetal akan bekerja sesuai dengan arus yang mengalir arus yang mengalir akan menyebabkan panas semakin besar perubahan arus maka akan semakin tinggi kenaikan temperatur yang menyebabkan terjadinya pembengkokan dan akan terjadi pemutusan arus sehingga rangkaian akan terputus. Beban lebih yang diakibatkan dari pembebanan motor yang melebihi kemampuan motor listrik. Alat listrik ini yang biasanya digunakan untuk mengamankan motor listrik 3 fasa dari beban lebih.

Bagaimana cara setting thermal overload relay silakan lihat gambar diatas dan atur trip overload dengan menggunakan obeng sesuai hitungan sobat. Namun sekali lagi jika untuk cara setting thermal overload relay saya sarankan tetap memperhatikan arus nominal yang ada pada name plate motor tersebut. Thermal overload relay tor adalah sebuah alat elektronik untuk mengamankan beban lebih overload bedasarkan suhu thermal yang mempunyai relay untuk memutuskan sebuah rangkaian kontrol seperti direct online dan start delta untuk mengoperasikanya biasanya hanya menggunakan push button start stop. Cara menghitung thermal overload relay tor dan rangkaianya unknown 27 april 2018 10 47 berdasarkan data diatas nameplate motor 19 75 a.

Semoga coretan yang singkat ini bermanfaat. Mengapa settingan overloadnya lebih besar dari nameplate motornya. Thermal overload relay digunakan untuk pengaman beban lebih dalam sebuah rangkaian instalasi tenaga.
